微型电子产品
随着物联网的发展，，，各类智能小终端的数量以几何级递增，，，共同手机 、、平板等智能产品，，，以及路由网关 、、智能音箱 、、家电节制中心等接入产品，，，结合云端算法，，，形成各类智能利用提升太阳成集团tyc151cc生涯质量，，，蕴含如穿戴 、、家电节制 、、环境监测 、、生涯安全 、、新零售治理 、、工农业利用和畜牧业智能治理等等，，，而所有的这些小终端都有一个特点，，，就是体积小，，，重量轻，，，只能选取纽扣电池进行供电。！
而电池供电除了定期更换所带来的人为成本之外，，，形成的环境传染更是一个不容忽视的存在。！４丝，，，每年亏损的电池数量高达数十亿颗，，，并且还在以一个30%以上的增长比每年递增，，，所以若何耽搁电池在产品性命周期中的使用功夫，，，甚至若何实现无电池化电子产品出产是物联网设备，，，出格是终端小设备厂商所火急必要的技术规划。！
本文从Fortune-Switch 、、Fortune-Tag 、、Fortune-Home三个研发组的产品中，，，别离从机械能 、、电磁能和光能三种微能量利用规划为各人带来太阳成集团tyc151cc科技的无电池规划设计。！
微能量利用实现无电池规划

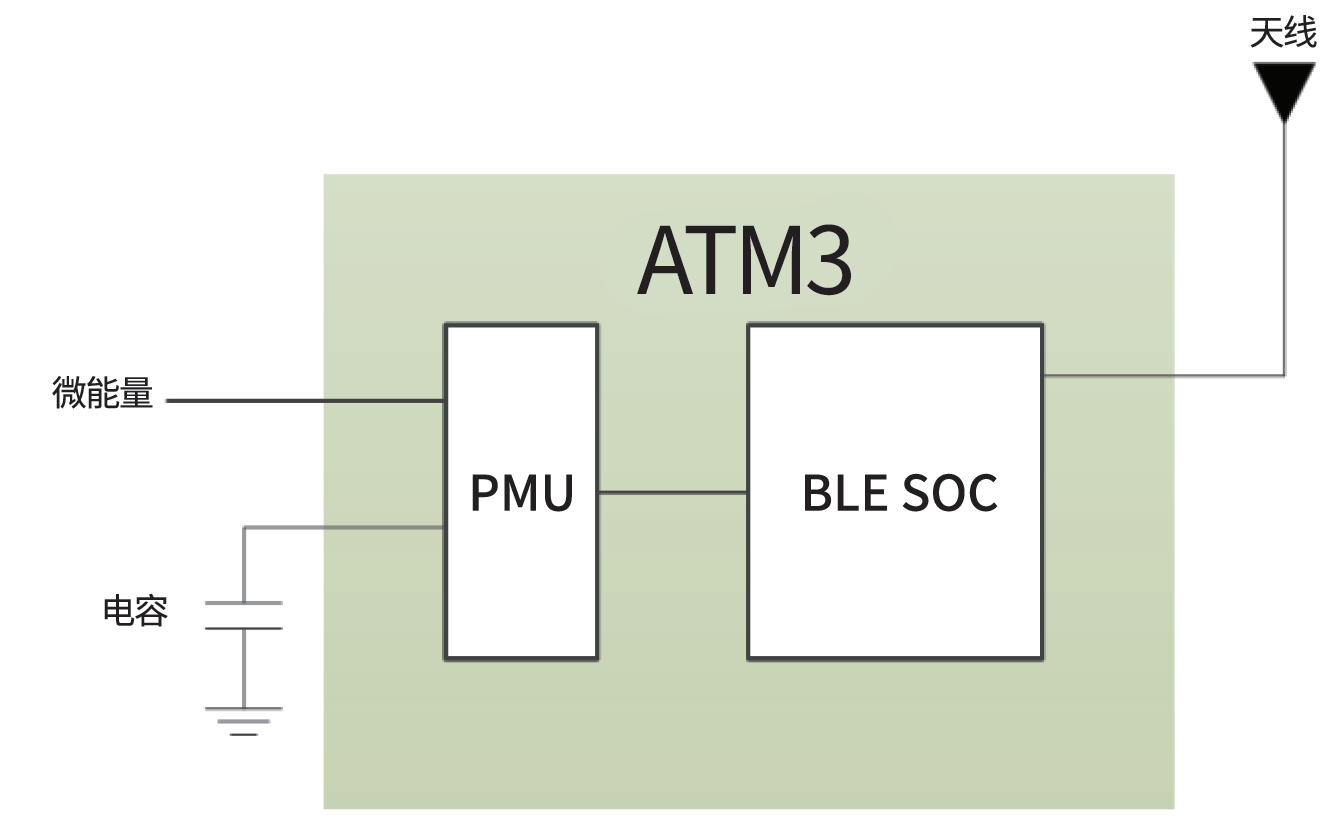

微能量也称为环境能量，，，而微能量的利用重要依赖于四种，，，蕴含机械能 、、电磁能 、、光能和温差能。！；；；的芫褪抢玫绱鸥杏Φ览戆鸦的茏缒，，，电磁能跟无线充电技术一样就是从电磁波中获取能量，，，光能不仅仅蕴含太阳能也蕴含了幽微的光线和室内光，，，而温差能就是通过冷热两面温差产生电流形成幽微能量。！
一 、、Fortune-Swtich
Fortune-Switch是太阳成集团tyc151cc科技智能开关研发组，，，设计产品蕴含无线单火开关 、、蓝牙无电池开关 、、智能家电无线中控开关 、、无线门铃等，，，本末节将重点讲述通过机械能进行供电的无电池设计规划，，，重要利用在蓝牙无电池开关和无线门铃产品中。！

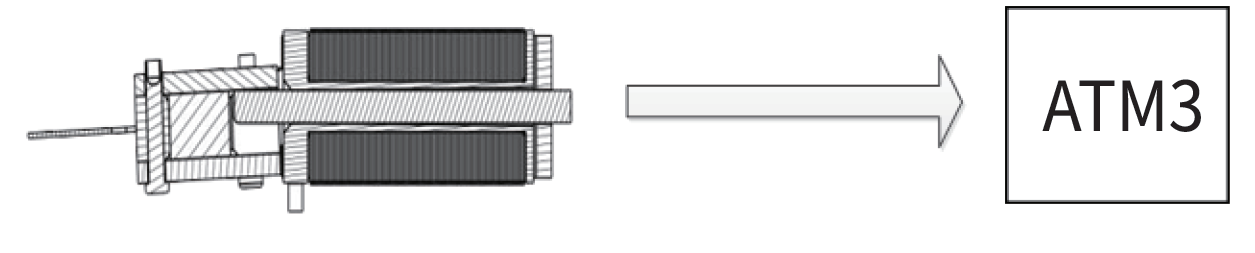

本规划选取PM5600和PM4250作为机械能采集装置，，，每次机械按键作为别离能够输出600uJ和250uJ的能量，，，选取ATM3作为蓝牙SOC通讯平台，，，ATM3占有超低电能启动需要和超低功耗工作损耗的特点，，，蓝牙发射只必要2.5mA的电流，，，蓝牙接管只必要0.9mA的电流，，，而在收发距离之间均匀只必要2uA的电流，，，同时无电池情况下最低启动能量需要只必要30uW，，，而工作电压最低1.65V。！
本规划极度适合于非握手类单向通讯无线节制开关，，，蕴含LED灯控 、、门禁 、、门铃 、、公交车呼叫器 、、餐厅点餐器等等。！
二 、、Fortune-Tag
Fortune-Tag是太阳成集团tyc151cc科技智能标签研发组，，，设计产品蕴含巡更信标 、、电子围墙 、、无感工牌 、、智能；；； 、、物流标签 、、智能挂件等，，，本末节将重点讲述通过电磁能进行供电的无电池设计规划，，，重要利用在无感工牌 、、物流标签 、、智能挂件等产品中。！

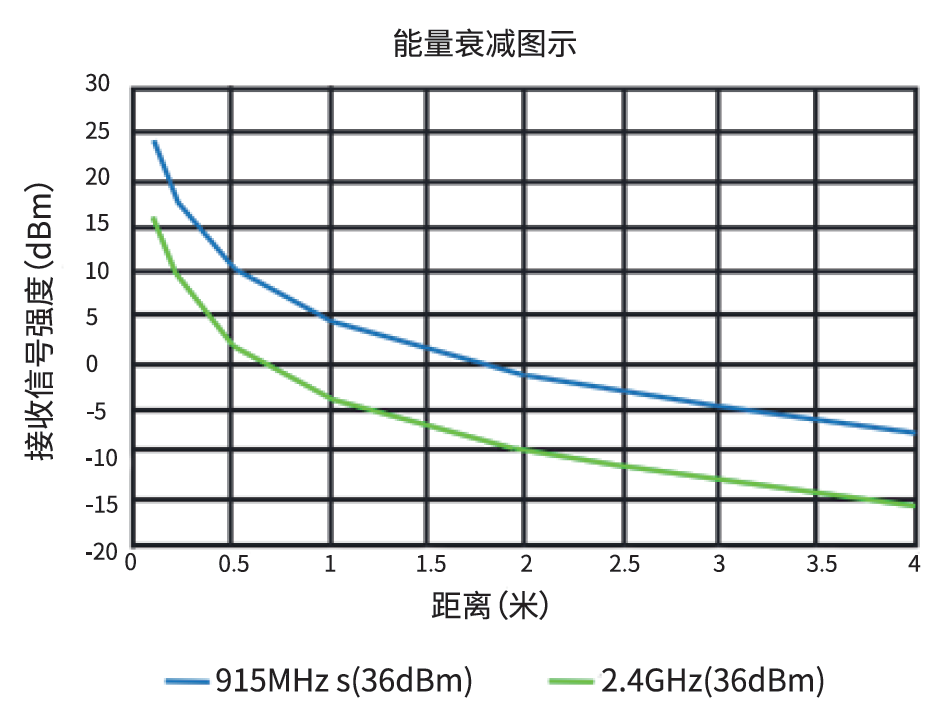

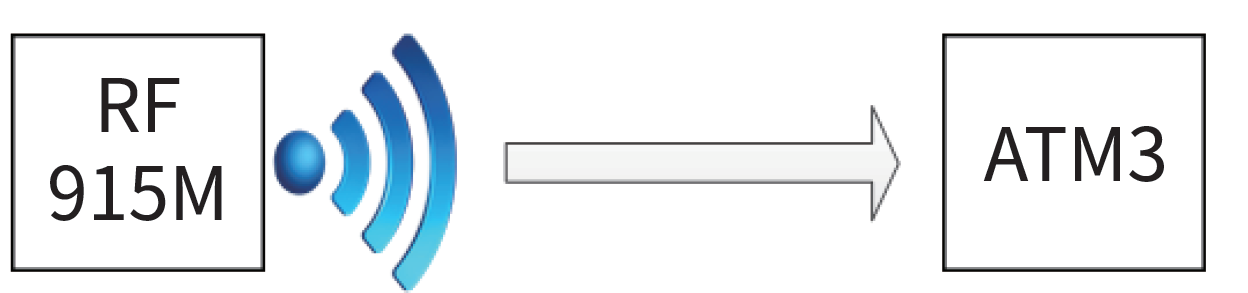

ATM3能够网络800MHz～2.4GHz的射频能量，，，建议优选915MHz或者2.4GHz，，，低频率的射频能量在一样距离上的衰减会低于高频率的规划，，，详见下图。！Ｔ谖薜绯乩弥，，，ATM3冷启动所必要的最低输入为-10dBm
本规划适合于只在特点场所下有通讯需要的无电池蓝牙设备的规划设计，，，通过射频发射器提供能量让设备进入工作状态，，，而设备远离或者关闭射频发射器后设备为非工作状态。！
三 、、Fortune-Home
Fortune-Home是太阳成集团tyc151cc科技智能家庭研发组，，，设计产品蕴含？？仄 、、无线灯 、、传感检测设备 、、智能网关 、、无线音箱等，，，本末节将重点讲述通过光能对蓝牙智能小终端产品进行供电的无电池设计规划，，，重要利用在？？仄 、、传感检测 、、蓝牙信标等产品中。！

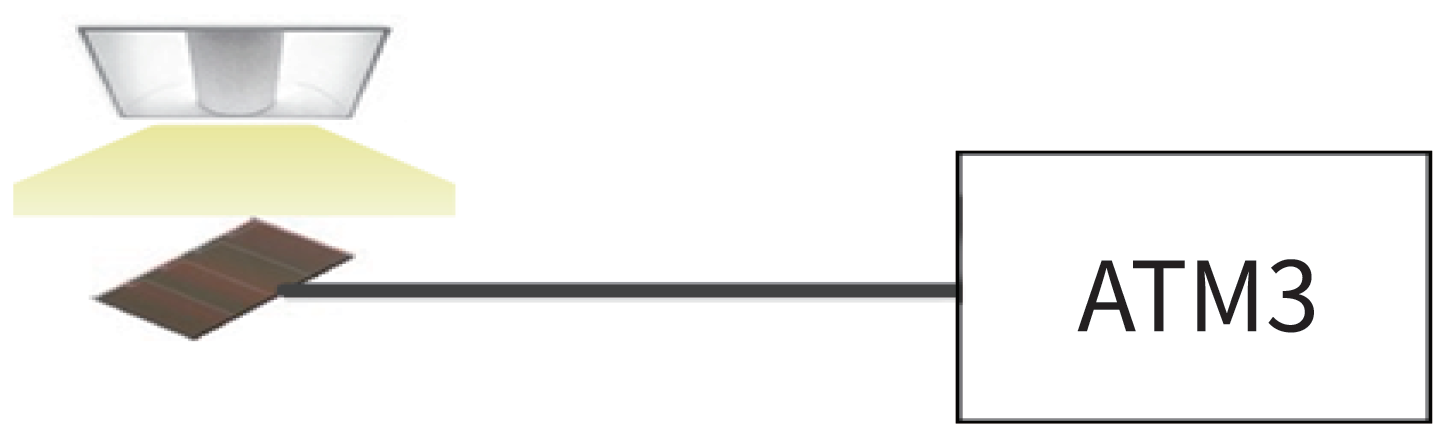

室外太阳能的利用技术已经极度成熟，，，然而，，，室内光能限于其能量有限，，，一向很难在电子产品中作为一个电力供给来使用。！６鳤TM3的个性不仅仅合用于机械能和射频能的微能量利用，，，同样也合用在室内光的微能量采集引用上。！Ｄ芰客，，，跟采集面以及光照强度有关，，，以10.9平方厘米的采集面积来推算，，，在较暗的灯光下180Lux的光照强度可形成48 uW的能量，，，办公室500Lux的光照强度下可形成145 uW的能量，，，在980Lux光照强度的商场可形成245 uW的能量，，，而在室外，，，阴天为5000Lux～20000Lux，，，晴天为50000 Lux～100000 Lux的光照强度，，，可提供足够的能量供给。！Ｍ，，，若是但愿采集到的能量可能让设备在没有光的环境下可能持续工作肯定的功夫，，，则能够在规划里面增长一个较大的电容或超等电容。！10.9平方厘米的光能采集规划中，，，440uF的电容，，，在办公室环境下13秒后能够起头工作，，，并且充斥电后能够持续40秒钟的无光环境；；；而220mF的超等电容，，，在办公室环境下63分钟后能够起头工作，，，并且充斥电后能够持续6小时的无光环境。！
本规划适合于有太阳能或日光灯照射的室外或室内，，，蕴含如办公室 、、超市 、、家庭等环境下的无电池蓝牙设备规划设计，，，通过采集光能让设备能够正常工作。！
全球正急剧实现智慧城市 、、智慧社区 、、智慧交通的建设，，，而由电池驱动的智能终端也越来越收到电池自身的限度，，，太阳成集团tyc151cc科技推出的无电池电子产品设计规划将会为好多的蓝牙终端产品带来福音。！
