5G和Wi-Fi6 CPE开发与瞻望
CPE，，，英文全称为Customer Premise Equipment，，，业内称之为“客户终端设备”。。 。该类产品将LTE 4/5G信号转换成Wi-Fi信号。。 。至今为止，，，5G基站部署多达96.1万个，，，上中下游产业相应布局的AIOT生态链市场，，，正在加快物联网时期的过程。。 。如今Wi-Fi6Ax已步入技术成熟阶段，，，Wi-Fi 7（Be）也在紧跟其后。。 。多家有关的IC厂商都在紧随着钻研规划Wi-Fi 7产品规划，，，这也使得有关通讯领域步入更高台阶。。 。
本文将重点论述这类产品开发中所必要关注的选型和RF调试。。 。
一、、5G？檠⌒推拦
01
设计前与主控适配：：
现今授权？橛幸圃、、芯通讯、、高新兴、、龙尚、、美格、、致远等。。 。
1. ？檠⌒透玫庇胫骺仄教ㄉ杓平衅ヅ洹。 。分歧？橛胫骺亍敖涌凇鄙杓撇棵庞胁棵挪罹，，，应追忆？樵峁┰瓷杓莆募，，，预防后期的鉴别问题。。 。
2.其中？橐灿邢盗蟹直，，，设计该当与FW维持版本适配。。 。
3.与Wi-Fi射频电路尽量避开，，，须维持靠得住的间距，，，设计细节上必要亲昵关注。。 。
02
5G和Wi-Fi信号共存问题：：
就数据和传输速度而言，，，5G有望将其提升至前所未有的水平，，，因而相对于以往任何蜂窝网络尺度，，，人们对5G的部署拥有更火急的需要；但是，，，人们很大水平忽视了与Wi-Fi潜在的共存问题，，，由于蜂窝频谱与2.4GHz和5GHz的Wi-Fi信道拥有相邻性，，，好比，，，B40/B7/B41与2.4GHz，，，N79与5GHz之间就是现实例子。。 。
这种滋扰，，，若是没有采取合理的滤波，，，将导致较高的发射 (Tx) 泄漏和临道泄漏比 (ACLR) ，，，进而影响速度。。 。此外，，，高功率还可能会泄漏到接管 (Rx) 链路，，，从而败坏接管链路器件。。 。RF链路对滤波器的选型要求相对比力关键。。 。随着近年来的市场产品宽泛利用，，，国产滤波器也有了质的突破，，，一些品牌已值得选型与评估。。 。
二、、Wi-Fi的基础射频调试
以CPE产品开发为例，，，其中重点部门就是射频（RF）。。 。从硬件的角度看，，，TX &RX数据量化后应满足和谈尺度。。 。其射频调试的领域，，，应从基带到天线端做整体优化。。 。链路挨次为巴伦、、π衰网络、、功放/低噪放、、π匹配、、耦合器、、滤波器、、π匹配、、收发器、、π匹配、、天线端的IPX馈点。。 。
射频技术所涵盖领域较广，，，重要蕴含有源和无源两个方面。。 。其中有源方向又蕴含小信号和大信号部门；无源方面蕴含微带类和腔体类两个方面,无源方面依照职能又可分为功分器，，，耦合器，，，滤波器，，，双工器和天线等。。 。有源小信号方面重要是指振荡器、、混频器、、锁相环、、输出功率小于30dBm的PA、、接管链路的LNA等。。 。
01
重要的基础射频参数：：
1.发射功率和EVM；
2.最小接管活络度和最大接管电平；
3.满足吞吐率时的功率和EVM指标是否切合预期等；
4.最大吞吐量测试；
5.关键认证测试，，，FCC/MKK/ETSI/CE/SRRC等；
02
射频测试及分析过程：：
1.Wi-Fi产品开发，，，应具备的板级机能联调的综合利用能力，，，具体调试及问题追忆可参阅调试框架图。。 。

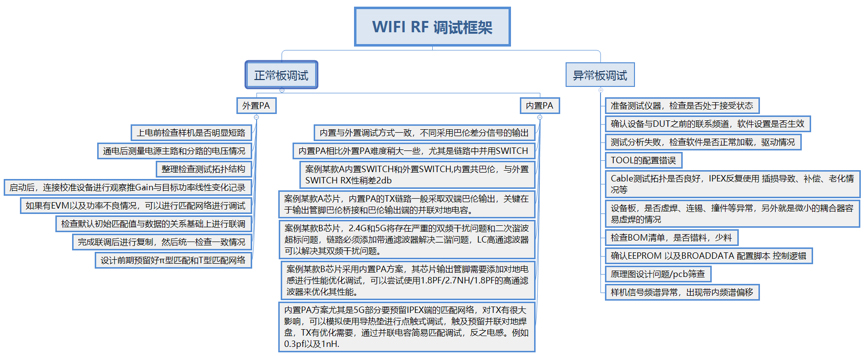

图1：：WIFI RF测试框架
2.整机机能验证/竞品PK，，，产品开发中问题点，，，都可凭据图1所示测试框架中的参考进行查抄。。 。

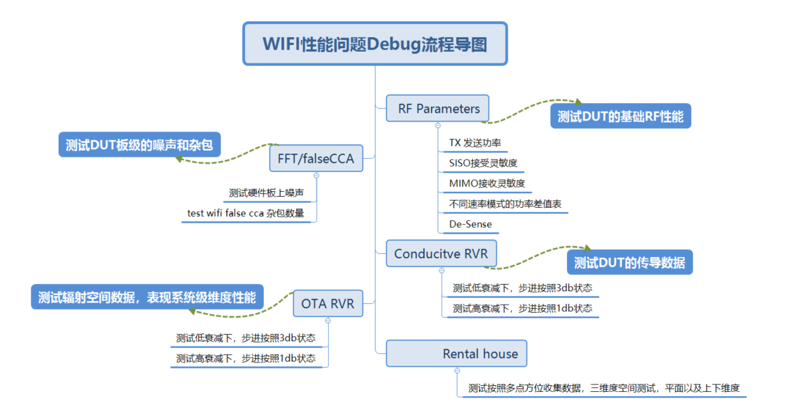

图2：：WIFI机能问题Debug流程导图
三、、WI-FI6远景与瞻望
随着IEEE 802.11尺度和谈无线局域网迭代更新，，，并且被市场大规模推广商用，，，当前已经发展到Wi-Fi 6代，，，正在迈向Wi-Fi 7BE的规划和部署。。 。排除供给链影响，，，凭据目前观察到的下游态势来看，，，接来下WI-FI6将持续维持“井喷式”增长。。 。中国正加快步入以5G和千兆宽带为代表的超高速度时期。。 。各类宽带利用、、分歧的消费者需要、、以及虚构领域向实体拓展，，，将开启万物互联新时期。。 。据不齐全统计，，，目前为止国内光缆铺设长度已经超过了5169万千米，，，并且Wi-Fi 6的部署成本相对5G基站低好多。。 。在如此巨大需要刺激下，，，诞生了诸多类型的利用场景：：如智慧讲授视频点播、、无线办公、、家庭终端视频业务，，，以及低延时出产、、设备节制、、低功耗M2M局域利用、、智能家居、、安全监控等”。。 。将来 1-2 年，，，在运营商和制作商共同推动下，，，Wi-Fi 6 有望进一步加快遍及，，，将成为一户多设备的尺度家庭网关配置。。 。
